[Puredata] workshop day3_阻力

1. split

• 判斷大小值，若大於0.1便從左方輸出，若小於500便從右方輸出
• 輸出值不斷減二，但因為split，數值若低於0.1，就不會往下傳

2.key

• 設定空白鍵，按下空白鍵，score+10
• 但因為split，數值若高於500，就不會往下傳

[Puredata] workshop day3_gem advance 2

1.repeat

Object，repeat，重複執行，後方數字為重複次數

在repeat下接translateXYZ，每重複產生一個圓形，位置便往右邊0.2

2. 若使用上separator，每個位置都會在(0.2, 0)

3. Array

• 使用array放置每一個圓球的位置
• array，put / Array
• name裡設置array的名稱
• size裡設定array的大小

4. tabread

• Object，tabread，讀取array，後方接array的名稱
• 輸入值為array的位置，輸出值為該位置的數值
• 下方陣列名稱為train，size為5

5. 動態讀取array

• 使用counter計數從0~9，讀取每一個位置的值

6. array的位置控制X，array的內容控制Y，因此array的圖形便會與gem產生的圓相同

7. 使用array位置控制顏色

8. 使用滑鼠的Y傳數值給array，使用tabwrite寫入，右邊的輸入值為array位置

8. 使用麥克風的大小傳數值給array，使用tabwrite寫入，右邊的輸入值為array位置

9. dsp，下列寫法等同在主控台開始compute audio

[Puredata] workshop day3_gem advance 1

1. dimen

• 一般使用create, 1接到gemwin即可產生gem，再加上dimen可以調整gem的大小
• dimen 螢幕寬度 螢幕高度

2. 若要寫兩個圖形可使用兩個gemhead產生，或者使用t a a，接上兩個圖形

3. 當我們要控制圖形位置，需使用translateXYZ

4. 若使用一個gemhead產生，因為t a a由右執行到左的特性， 左邊的translateXYZ會被右邊的translateXYZ影響，也就是說，circle會先執行square的translateXYZ，也就是X位移1、Y位移1，再執行自己的translateXYZ，X位移1、Y位移-1

5. 為避免彼此影響，使用separator再接上translateXYZ，便可將指令分開

6. 公轉

• 使用Toggle、metro、counter，做一個0~360的計數器，使用rotateXYZ，讓circle跟square同步旋轉

7.  自轉

• 在separator之後接上rotateXYZ，便可使方塊除了與圓形一起公轉，還擁有自己的自轉

[Puredata] workshop day2_make a little game 2

1. 建立一個由使用者 /玩家操控的主角

• 開啟新檔，命名為player
• 畫一個圓來當作主角，顏色選用與ball不同

2. 替玩家設立預設出現位置

• 使用translateXYZ來改變玩家位置
• 使用$來建立變數
• 運用Message，在主控台顯示此物件各種變數代表意義
• 設立全域變數，使用v，半徑為playerR，X為playerX，Y為playerY
• 可建立subpatch，讓畫面較為整潔

3. 判斷ball有無碰到player

• 回到ball的檔案
• 為取得是否碰撞，需得知ball的XY，利用send區域變數($0-)，傳送XY數值，ball的XY值設定於translateXY的subpatch之中

4. distance
取得ball的位置後便可判別他與player之前的距離
在subpatch "translateXY"中建立subpatch "collision "，將程式寫於其中
使用 r 取得ball的XY值，取得Y的同時，同步取得player的XY值
Object，distance2d，偵測兩點距離的方式，但由於只有兩個輸入點，利用pack先將xy集合後，再輸入給distance2d

5. 建立碰撞反應

• r 接收ball的半徑，用t f b，把ball的半徑跟player的半徑相加

6.  產生碰撞

• 當距離 <= 兩圓半徑，便產生碰撞
• 將兩者相比，如果成立，便產生聲音

7.  利用判斷碰撞產生視覺回饋

• 判斷碰撞後，用s score，將數值傳出
• 到player的檔案，接收，r score
• 使用score作為觸發，每當碰撞，便將player的半徑降低

[Puredata] workshop day2_make a little game 1

1. 開啟新檔，檔案名稱為"start"

• 使用loadbang，讓檔案一執行便開啟視窗

2. 開啟新檔，檔案名稱為"mainboard"

• mainboard為主要程式區，將其他程式以patch的方式呼叫到mainboard之中
• 將步驟1建立的檔案，在mainboard中呼叫
• PS. 以執行模式點選呼叫的程式，可以直接開啟程式內容

3. 開啟新檔，檔案名稱為"ball"

• 此檔案為建立圓形用

4. 讓圓形開始移動，執行模式點選reset旁的0，即可歸零位置

5. 為了讓圓形遇到邊界可以反向，建立判別式 >4  、 <-4



6. 利用設定區域變數，讓畫面看起來更乾淨
區域變數宣告方式為" $0- " 加上變數名稱
s為send的意思，傳送值，s $0-xVector，傳送一個區域變數名稱為xVector
r，receive，接收值，r $0-xVector，接受一個區域變數名稱為xVector

7. 每個圓形的起始位置都不一樣，才會有趣

• 使用loadbang，讓ball的程式一執行便設定隨機位置，給值到步驟四所提到的f迴圈之中
• 設定一個變數，$1，並且把值給到circle，讓ball可以控制大小

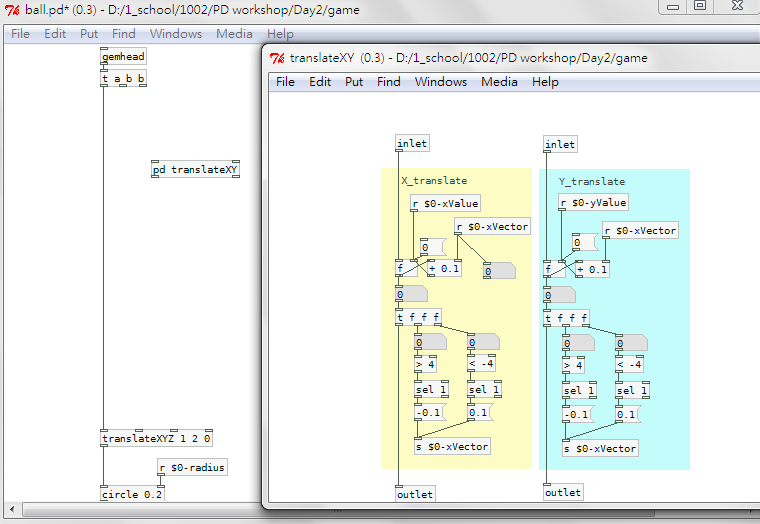

• 下圖中，Y_translate的r $0-xVector與 s $0-xVector有誤， 改為 r $0- yVector與 s $0-yVector

8. 產生兩顆球，大小分別為0.3、0.1

9. 使用subpatch讓版面更整齊

• 下圖中，Y_translate的r $0-xVector與 s $0-xVector有誤， 改為 r $0- yVector與 s $0-yVector

10. 設定圓形的顏色，使用阿亂怪招

11. 運用$1的變數，改變半徑後也改變速度
建立一個subpatch，名稱為"meta"，存放初始值，將步驟7的set position original放置到meta之中
$1傳送進後，使用t f f f，傳送正負值的速度跟半徑

12. 讓球碰撞到有聲音，設定一個subpatch"sound"

• 在main中新增一個dac~
• 使用throw~，將聲音訊號丟到main中的dac~，throw~就像是send訊息一樣，只是傳送的是音訊，一樣要設置變數，main中則是用catch~來接收
• Message，1,0 200，從一到零，時間200毫秒，接到line，讓它呈線性變化，因此可以產生漸強漸弱的音量
• *~後面沒放數字，預設值為零，利用line，傳送1~0的值，使之發出聲音

13. 當球反彈，便發出聲音，因此將sound subpatch接到判斷式後面，此處使用send跟recive讓畫面更簡潔

14. 打開主控台的compute audio，就可以聽到聲音了
